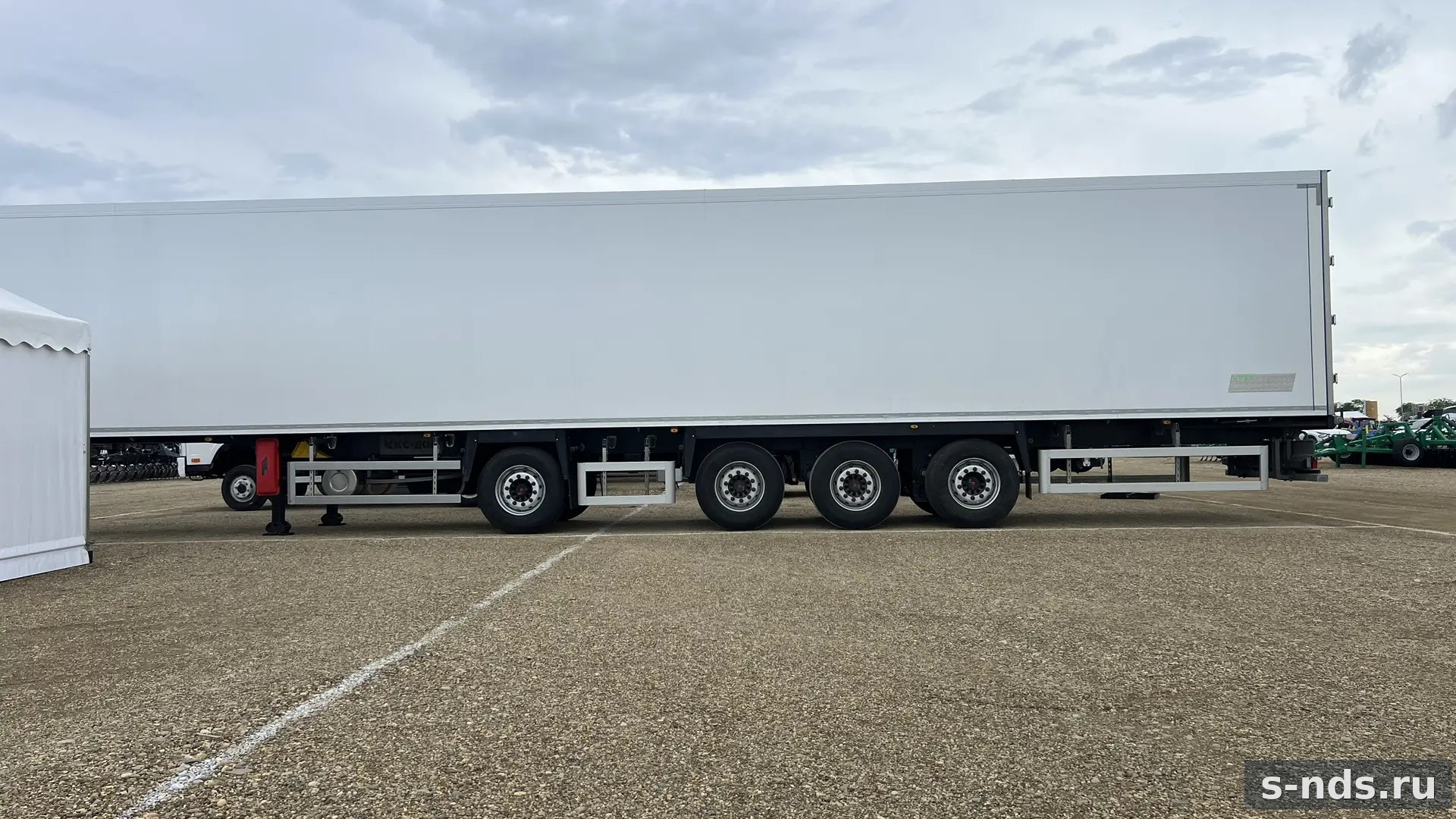

Полуприцеп четырехосный Купава 93DN40 на шасси «КС «Дон»

Описание изотермического
(рефрижераторного) фургона полуприцепа.

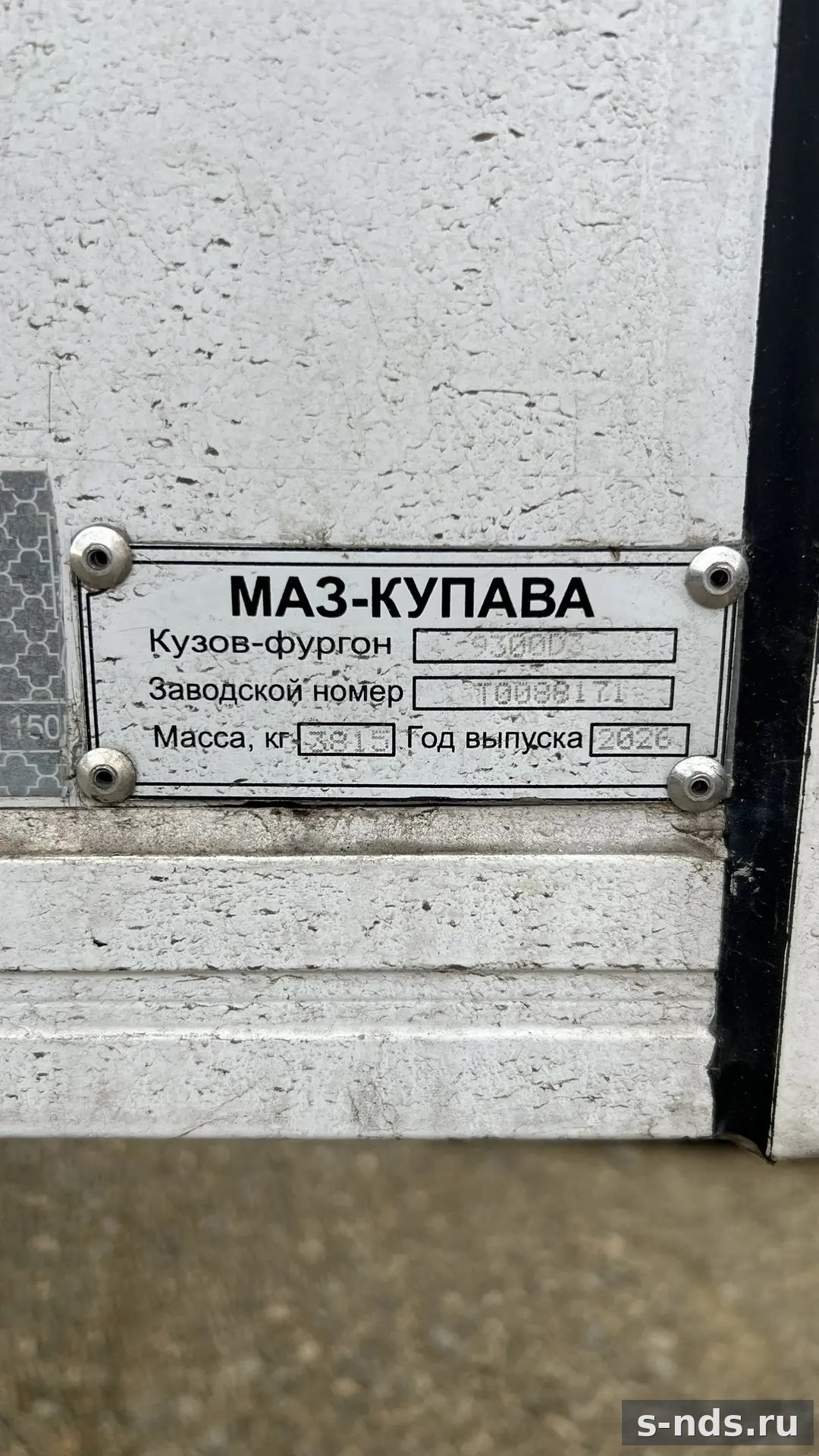

Кузов «Купава» 9300D0
Наружные/Внутренние размеры кузова, мм -16500 х 2596 х 2780/16333 х 2466 х 2555
Коэффициент теплопроводности - 0,4 Вт/м20К.
Объем ориентировочно, — 102 м3
Боковые стенки, пол и потолок выполнены из сэндвич-панелей.
Пол- толщина 135 мм; внутреннее покрытие – полиуретановая заливка с
отбортовкой внутри кузова из алюминия на высоту не менее 250мм.
Передняя стенка, крыша – 80мм – окрашенная оцинкованная сталь.
Боковые стены – 60 мм. – окрашенная оцинкованная сталь

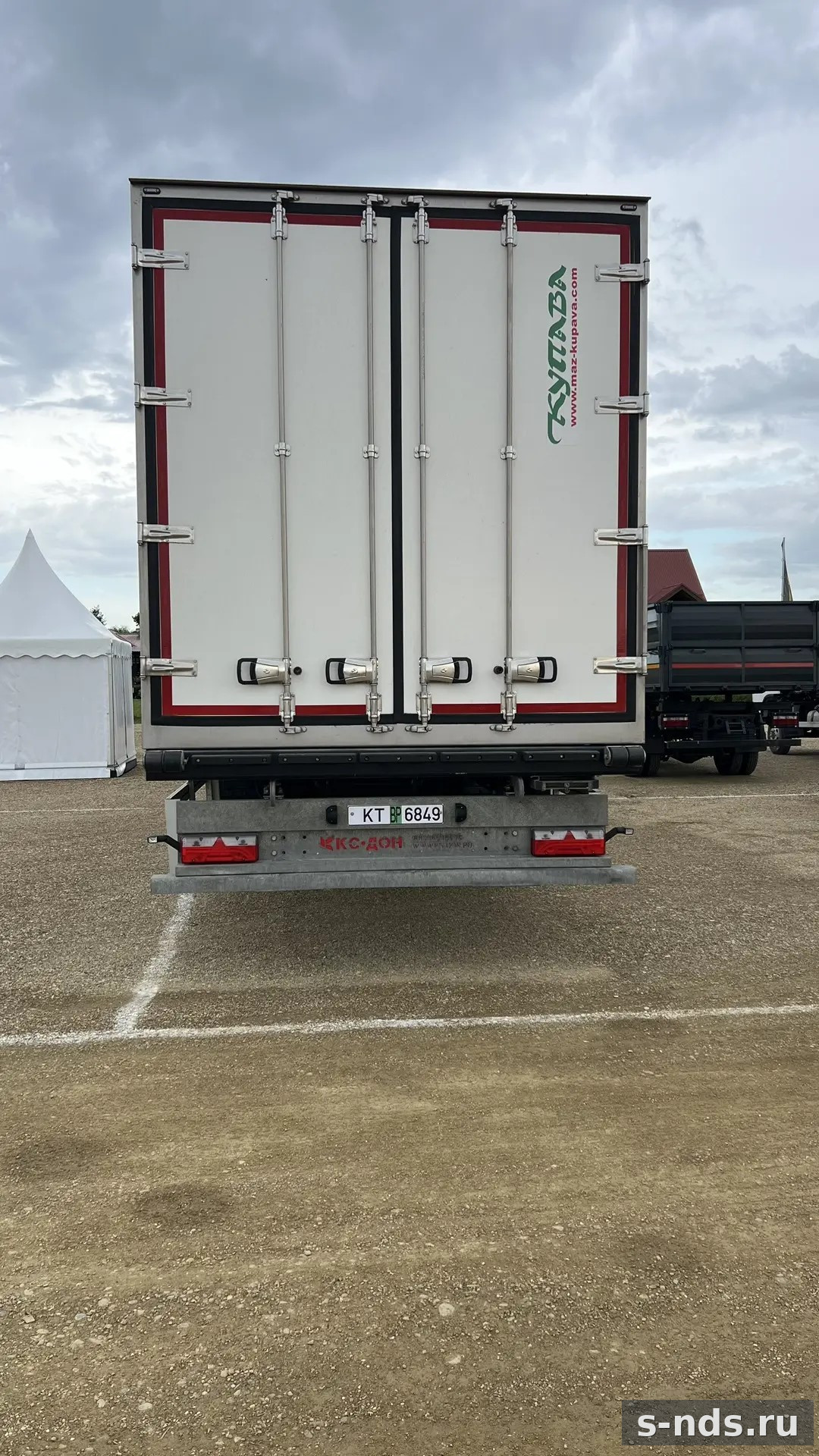

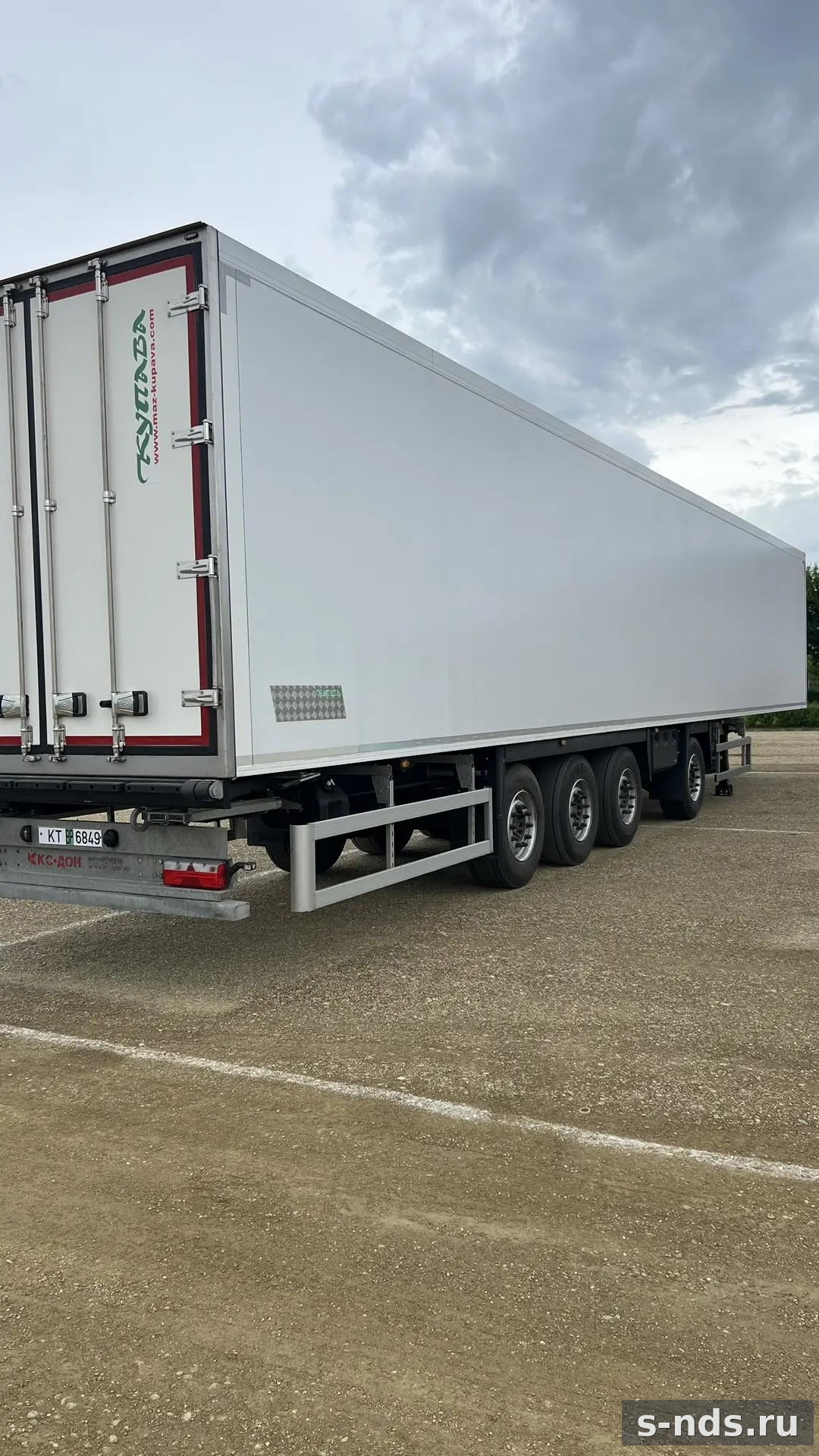

Задние двери: - 87 мм. Распашные, открывающиеся на 270 град.,
фиксирующиеся в открытом положении, Дверной проем - Нержавеющая сталь.
Фурнитура, нержавеющая - ИМПОРТНАЯ.
По четыре петли на каждой двери.
По два замочных механизма на каждой створке.
Количество фиксаторов дверей в открытом положении – 2 шт.
Окантовка кузова – алюминиевый профиль.
В комплектацию входят следующие опции:
ручка кузова, внутреннее освещение, выдвижная лестница, пластиковые крылья
задних колес с брызгоподавлением, закладные под ХОУ, светоотражающая
лента, такелажная рейка по боковым стенкам кузова в один ряд
(утопленная).
Проводка в гофре под датчик открытия задних дверей, установка датчика
открытия задних дверей, утопленный включатель/выключатель света внутри
фургона справа возле двери.

Холодильно-отопительная установка.
СПЕЦИФИКАЦИЯ:

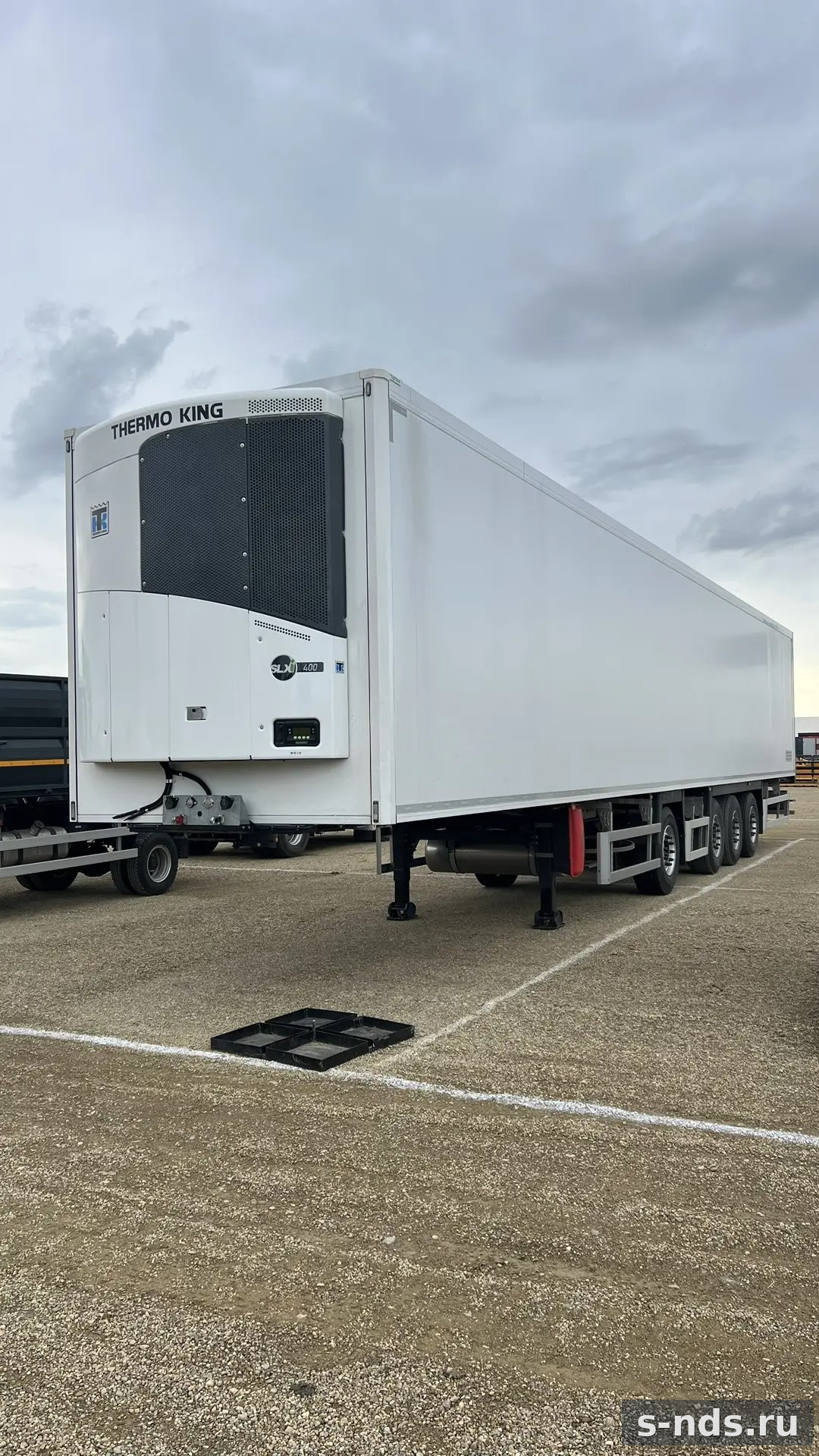

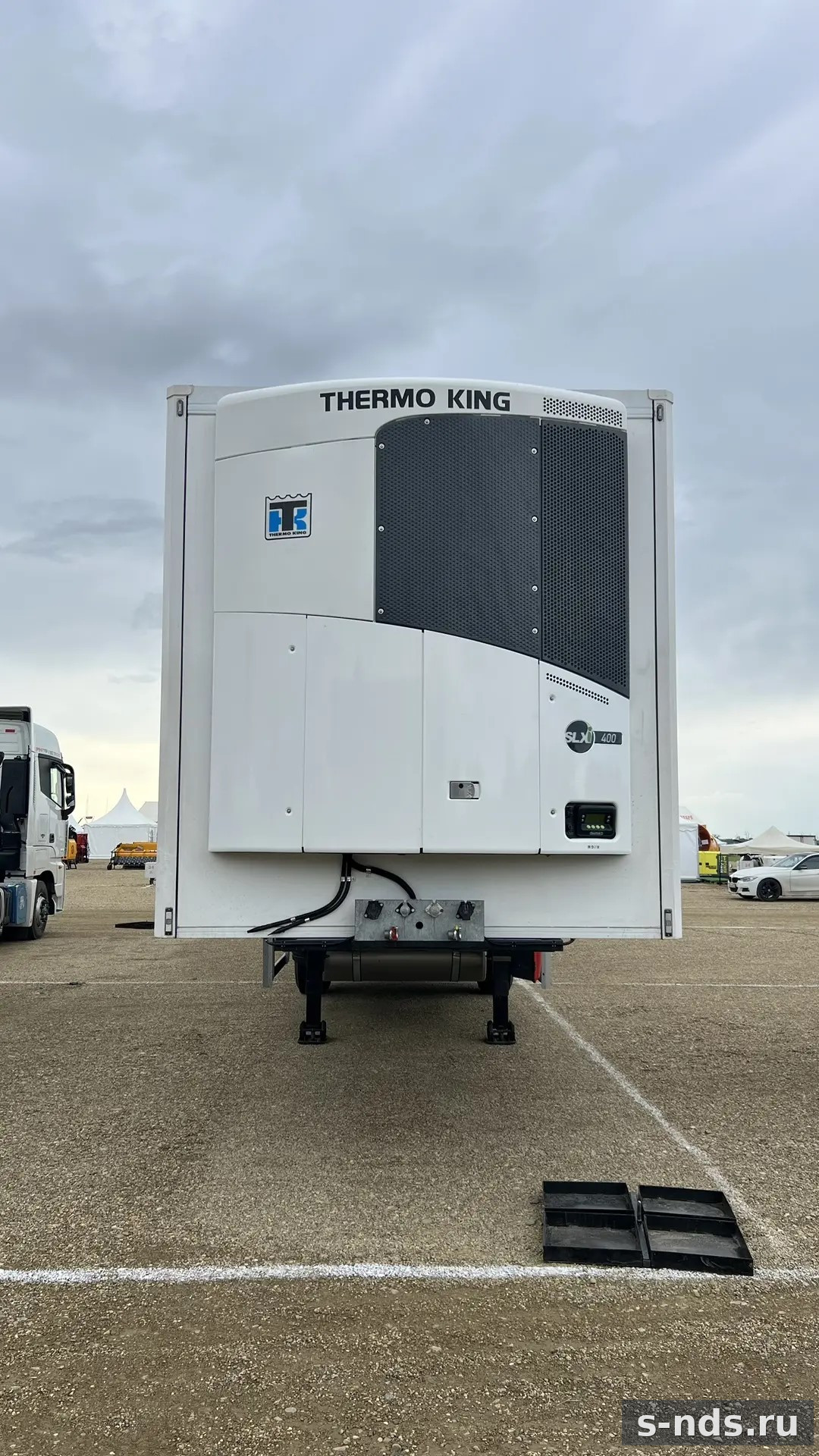

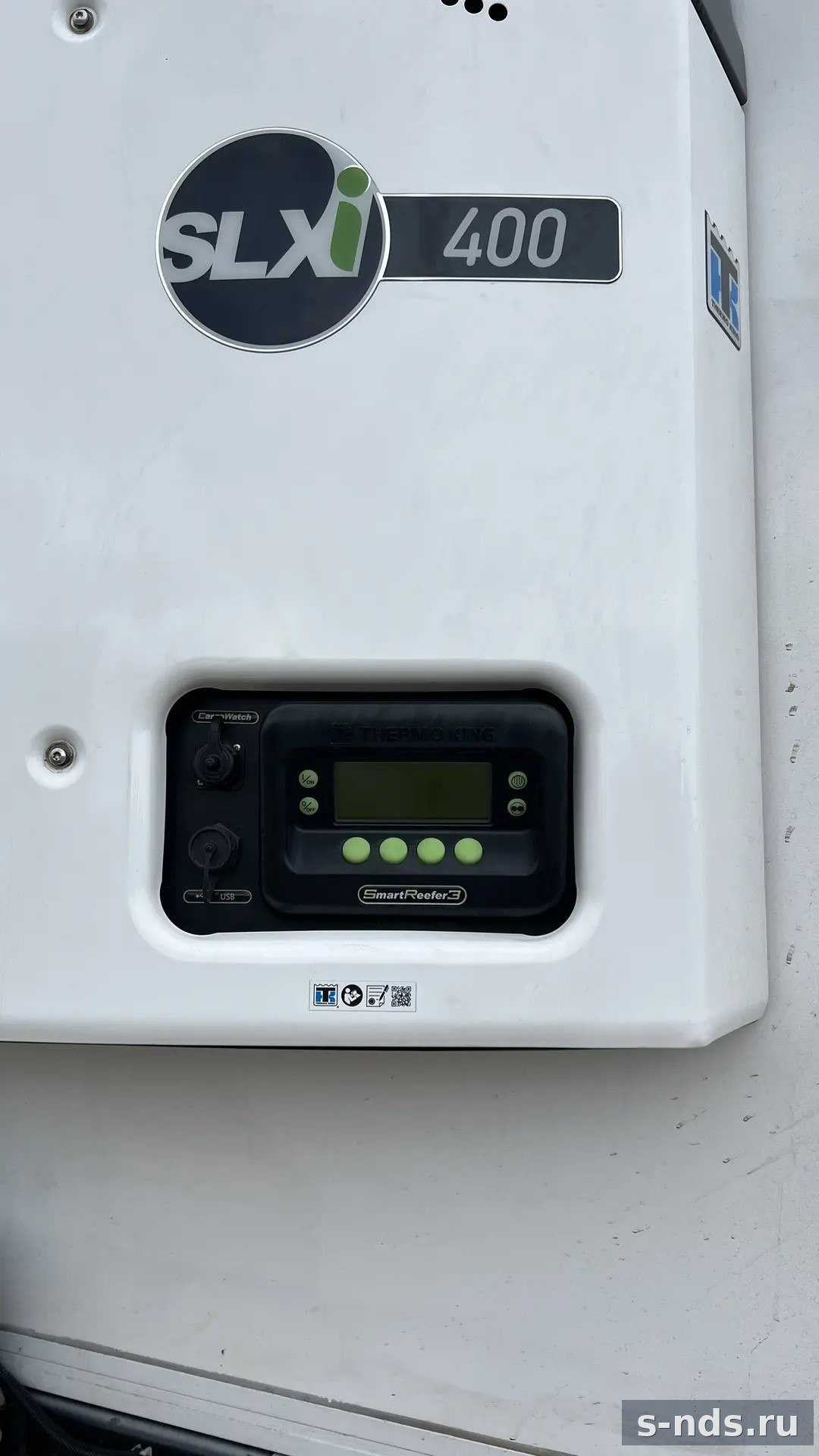

Модель THERMO KING SLXi-400 30
Длина фургона До 16,5 м.
Холодопроизводительность (при температуре окружающей среды +30 ℃ )
Температура в фургоне 0°C - 20°C
Дорожный режим, Вт
18 400
9 900
Объем продуваемого воздуха, м3/ч 5 500
Вес, кг 737
Габаритные размеры блока, мм 2 076 х 430 х 2 279
Хладагент
Наименование R404A
Объем, кг 5,5
Компрессор Модель X430 C5
Объем, см3 492
Двигатель
Модель TK486V
Объем масла 12
Мощность (КВт) 23,5
Межсервисный интервал, часов 3 000
ОСОБЕННОСТИ:
1. Оригинальный японский дизельный двигатель Yanmar с низким уровнем
шума и превосходной экономией топлива.
2. Интервал обслуживания 3000 часов.
3. Высококачественный 4-цилиндровый компрессор Themo King.
4. Большой объем воздушного потока испарителя и вентиляторы с длинным
потоком воздуха до 16 м.
5. Стабильная и надежная механическая трансмиссия с использованием
электромагнитной муфты, вала вентилятора и компонентов шкива.
6. Охлаждающая жидкость с длительным сроком службы, обеспечивает защиту
от замерзания при чрезвычайно низкой температуре окружающей среды до -45 ℃
7. Микроканальная конденсатор обеспечивает меньший вес и более высокую
производительность по сравнению с обычной.
Производитель: Thermo King, Ирландия.
Монтажные работы и оборудование:
- Терморегистратор iQFreeze Pro-2
+Телематическое оборудование - 1 шт.
- Алюминиевая защита испарителя — 1 шт.
- Продувочный рукав - 1 шт.
Гарантийный срок на ХОУ составляет — 12 месяцев без ограничения пробега.
Описание шасси полуприцепа.
Технические характеристики шасси KSD-16480-4-SIN-W-P:
- Колея колес осей — 2050 мм
- Технически допустимая максимальная масса транспортного средства — 46500 кг.
- Технически допустимая максимальная масса приходящаяся на каждую из осей
транспортного средства — 9000 кг.
- Технически допустимая максимальная масса на опорно -сцепное устройство —10500 Н.
Рама полуприцепа:
- Специально разработанная, усиленная рама шасси для суровых условий эксплуатации.
- Опыт эксплуатации по всей территории России более трех лет.
- Сварная рама. Лонжероны из стали 10ХСНД. Лонжероны рамы проварены с
одвух сторон сплошными швами.
- Усиленный гуськовый узел.
- Высота ССУ — 1150 мм.

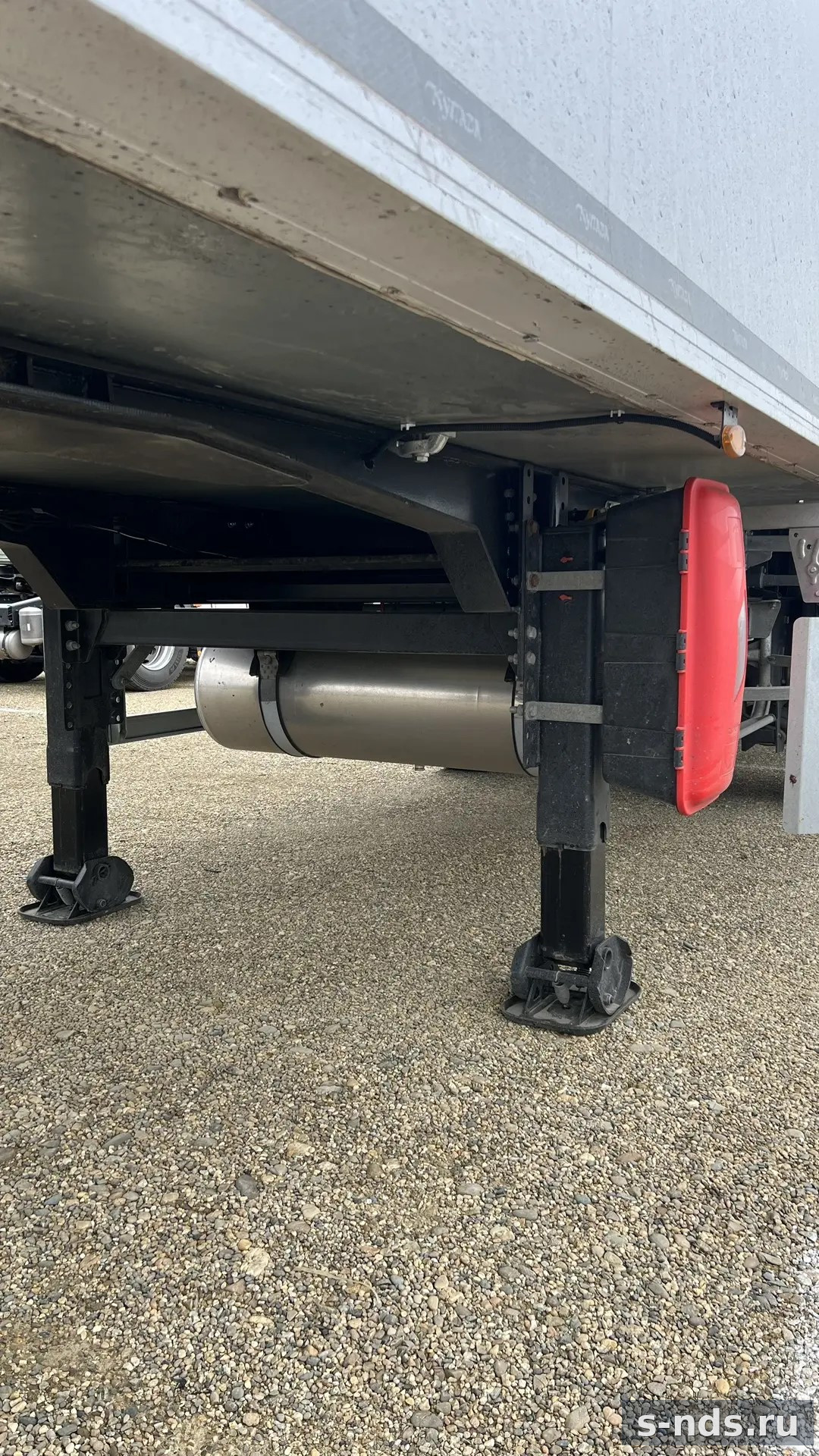

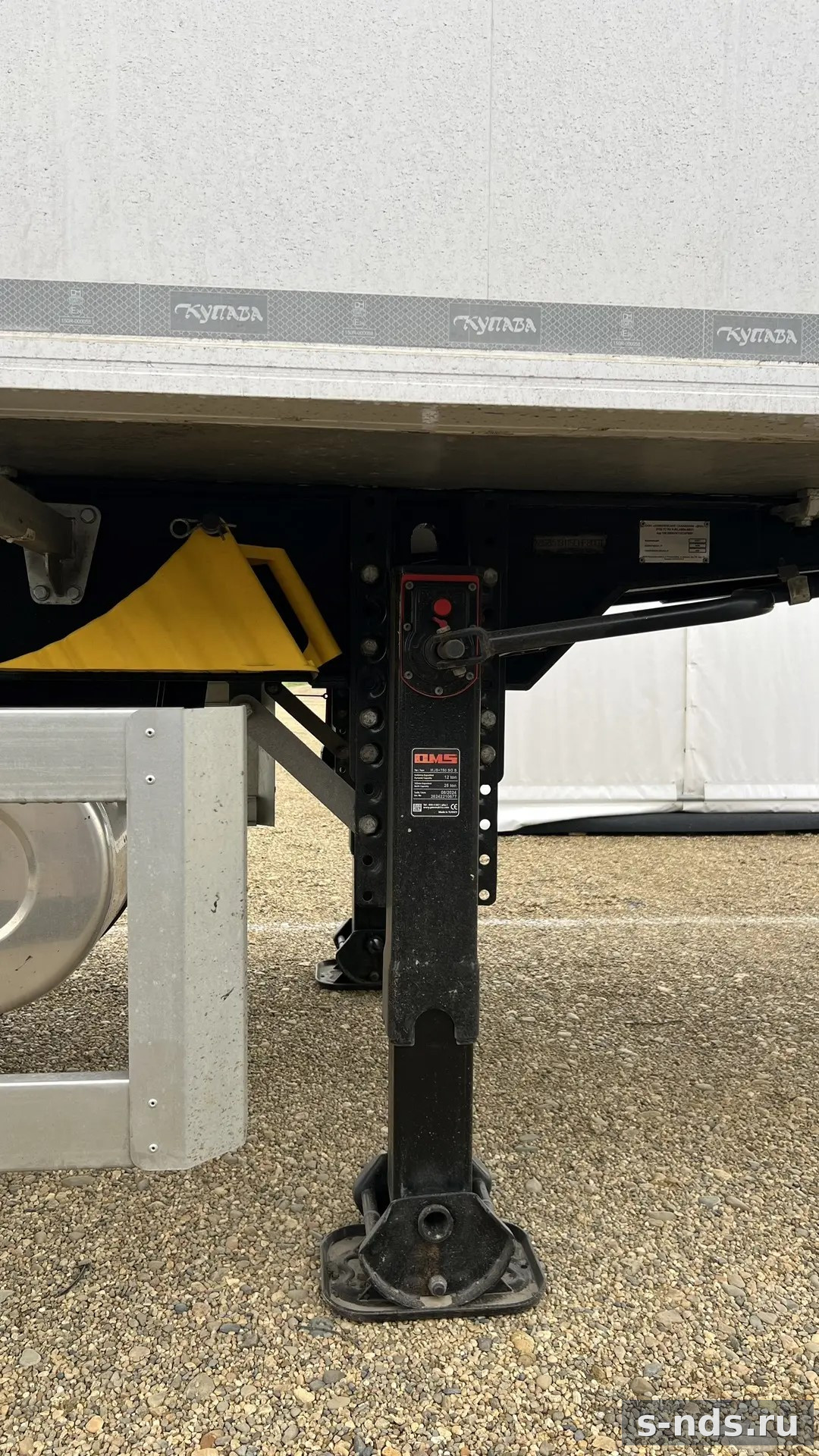

- Опорное устройство OMS.
- Шкворень 2 дюйма OMS.
- Рама окрашена эпоксидным грунтом и полиуретановой эмалью с толщиной
покрытия 140-160 мкр. (цвет черный). Рама предварительно отдробеструена.

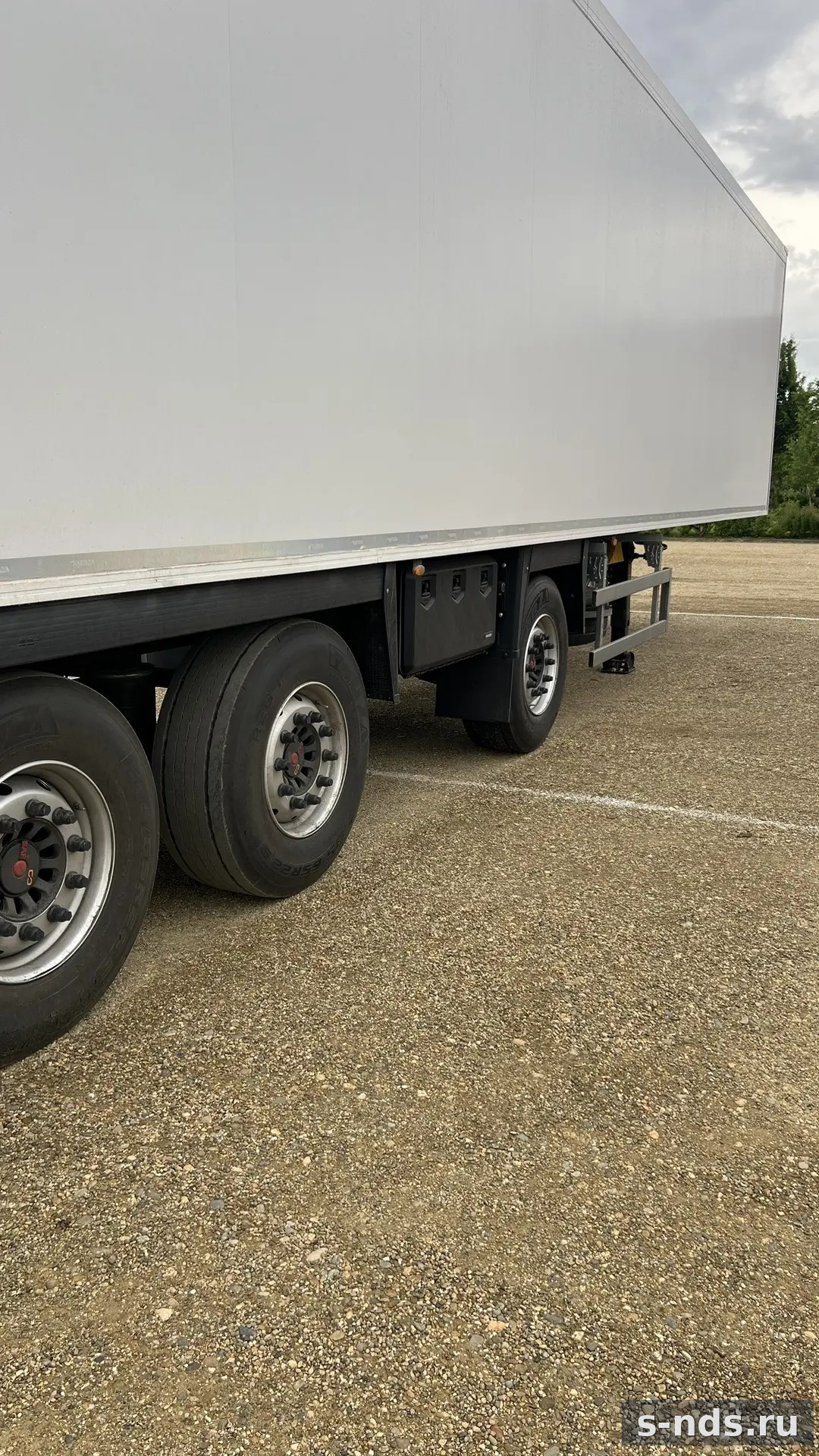

Подвеска:
- Пневматическая подвеска:
- Четырех осевой агрегат SAF INTRА с вентилируемой ступицей.
- Первая ось — вынесенная.
- Тормозные диски увеличенной толщины.
- Первая и четвертая ось с механизмом подъема.
Тормозная система:
- Тормозная воздушная система с TEBS WABCO 4S/3M
- Фитинги- Camozzi (Италия).
- Воздушная трубка — Camozzi (Италия).
- Рессиверы — стальные.
- Установлен манометр контроля давления в пневмосистеме.
Дополнительные комплектующие:
- Электропроводка — ASPOEK

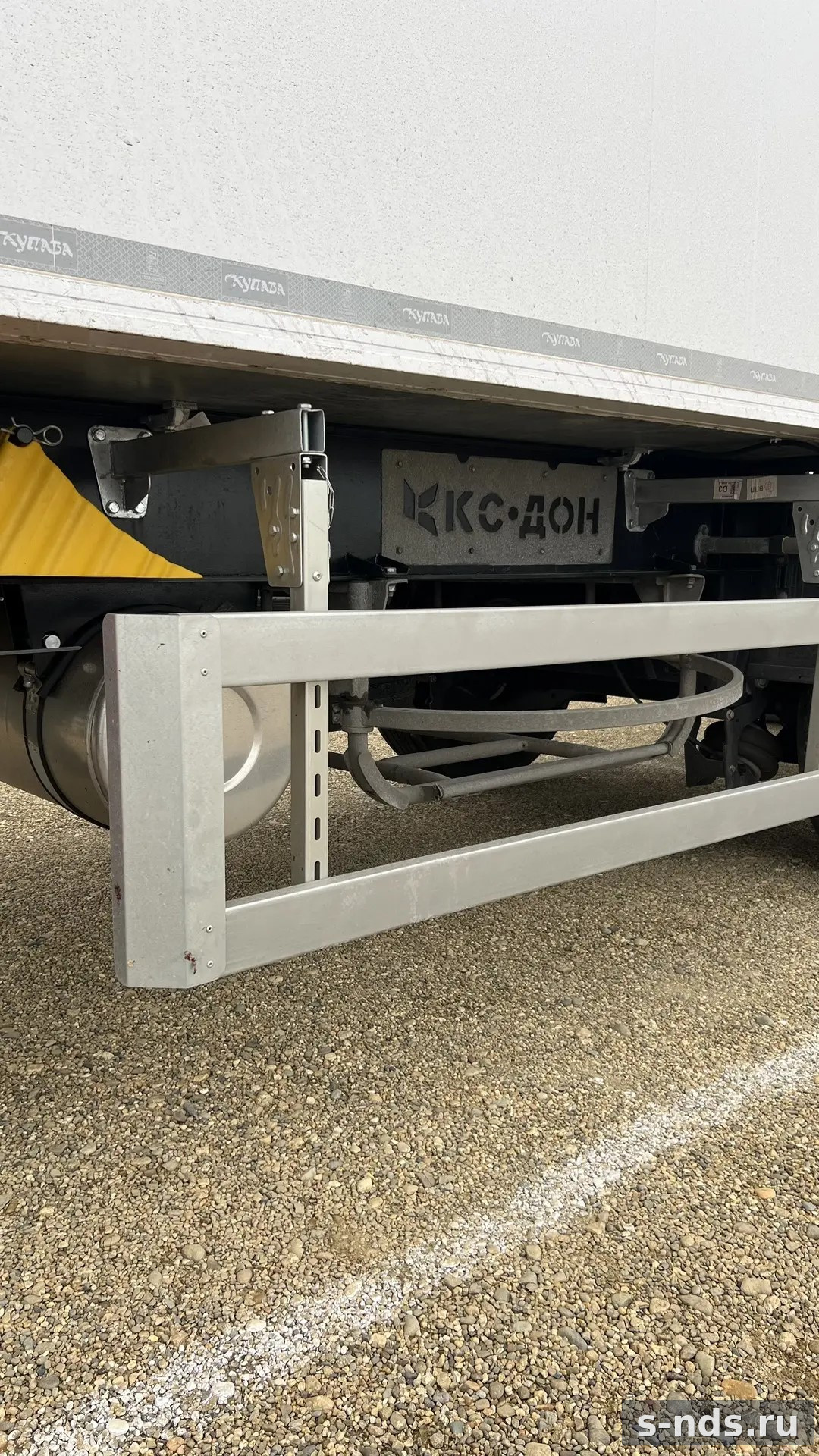

- Боковая защита — алюминиевая.
- Бампер стальной.
- Крылья — прямоугольное 1/3 крыла спереди и сзади колес.

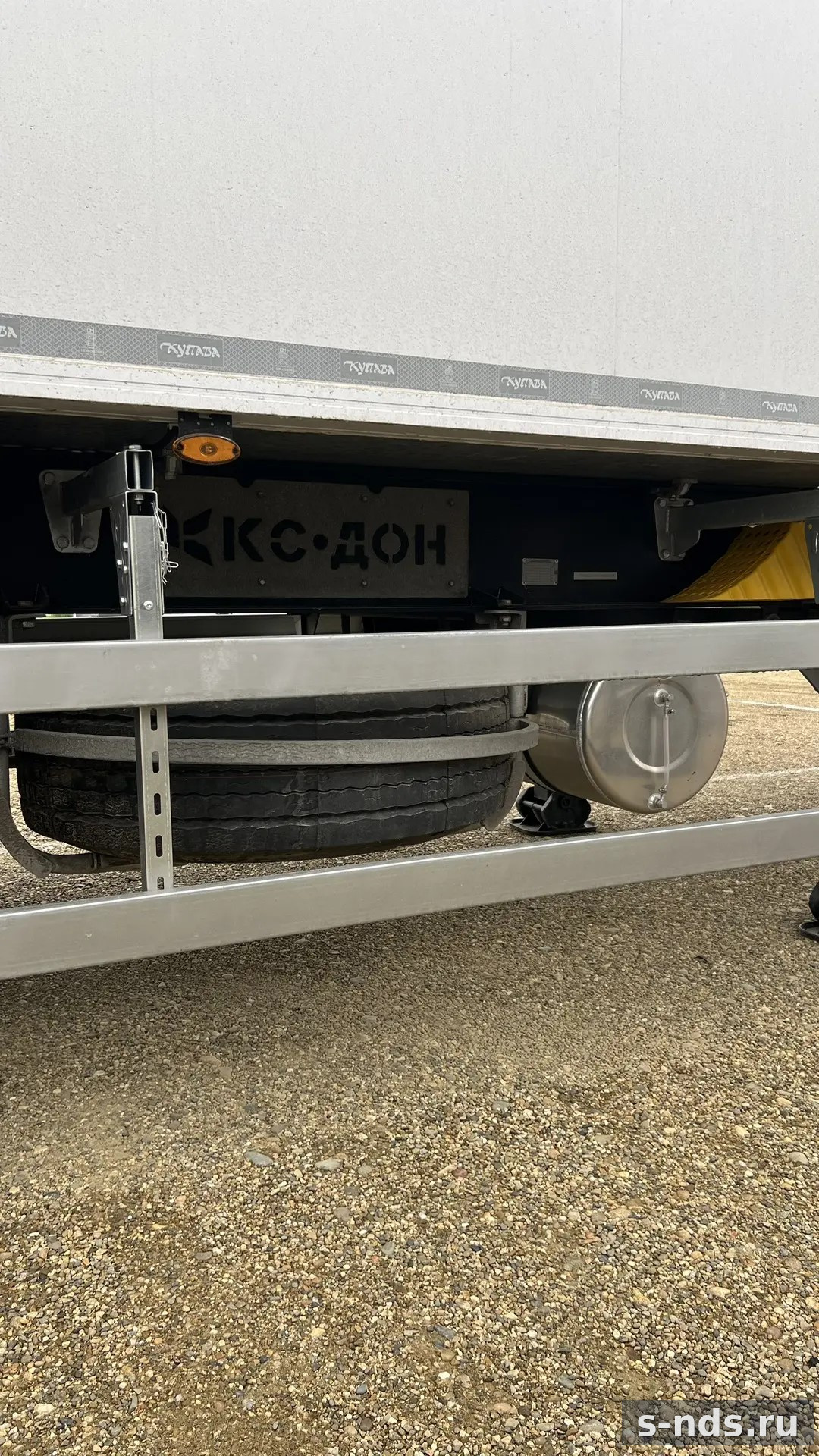

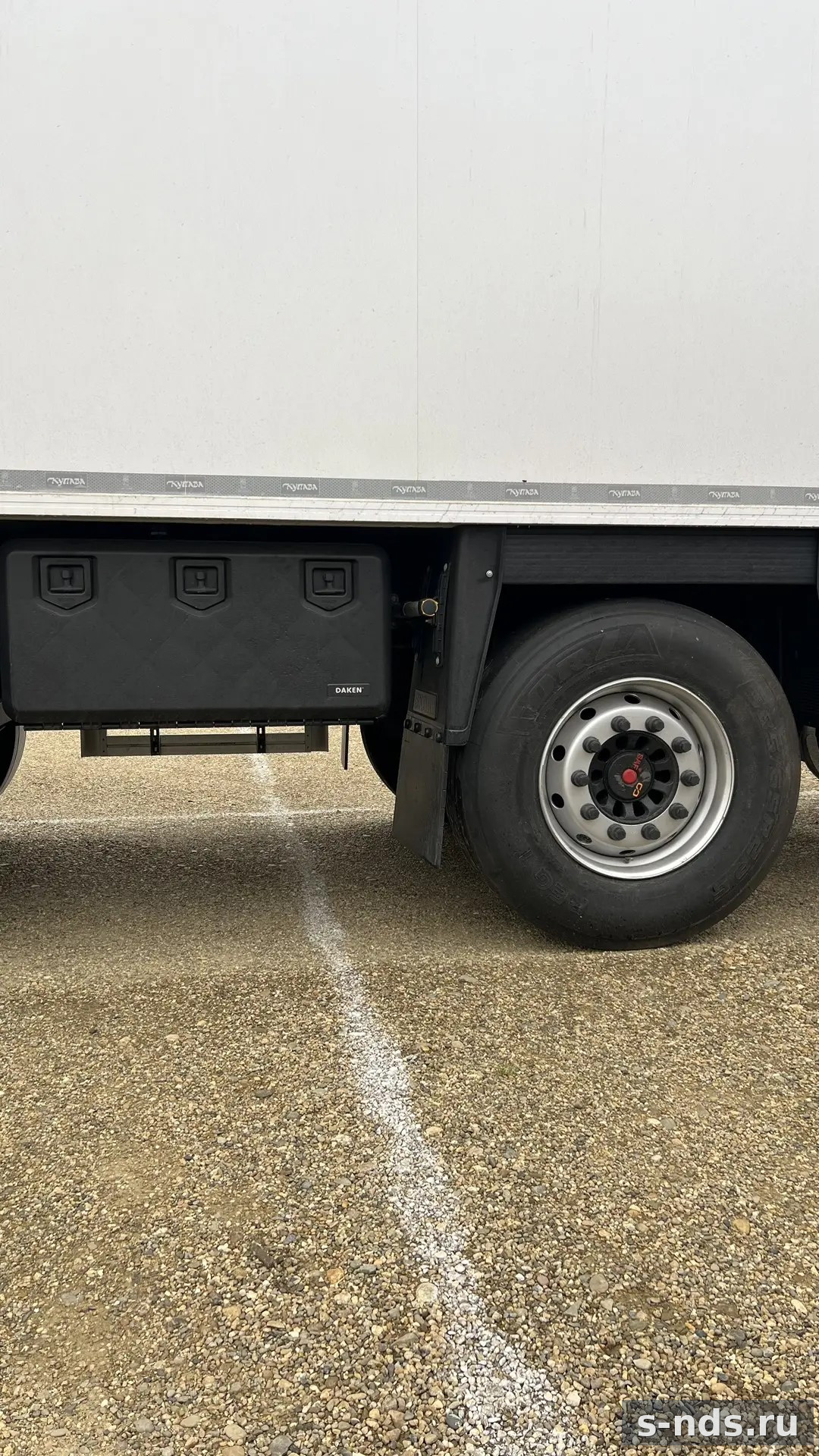

- Корзина запасного колеса (на два запасных колеса) стальная.
- Автошины 385/65R22,5 (FORZA) на стальных дисках (Китай)- 9 штук.
Запасное колесо с креплением в корзине.
- Два противооткатных упора.
- Инструментальный пластиковый ящик с механизмом запирания на ключ.

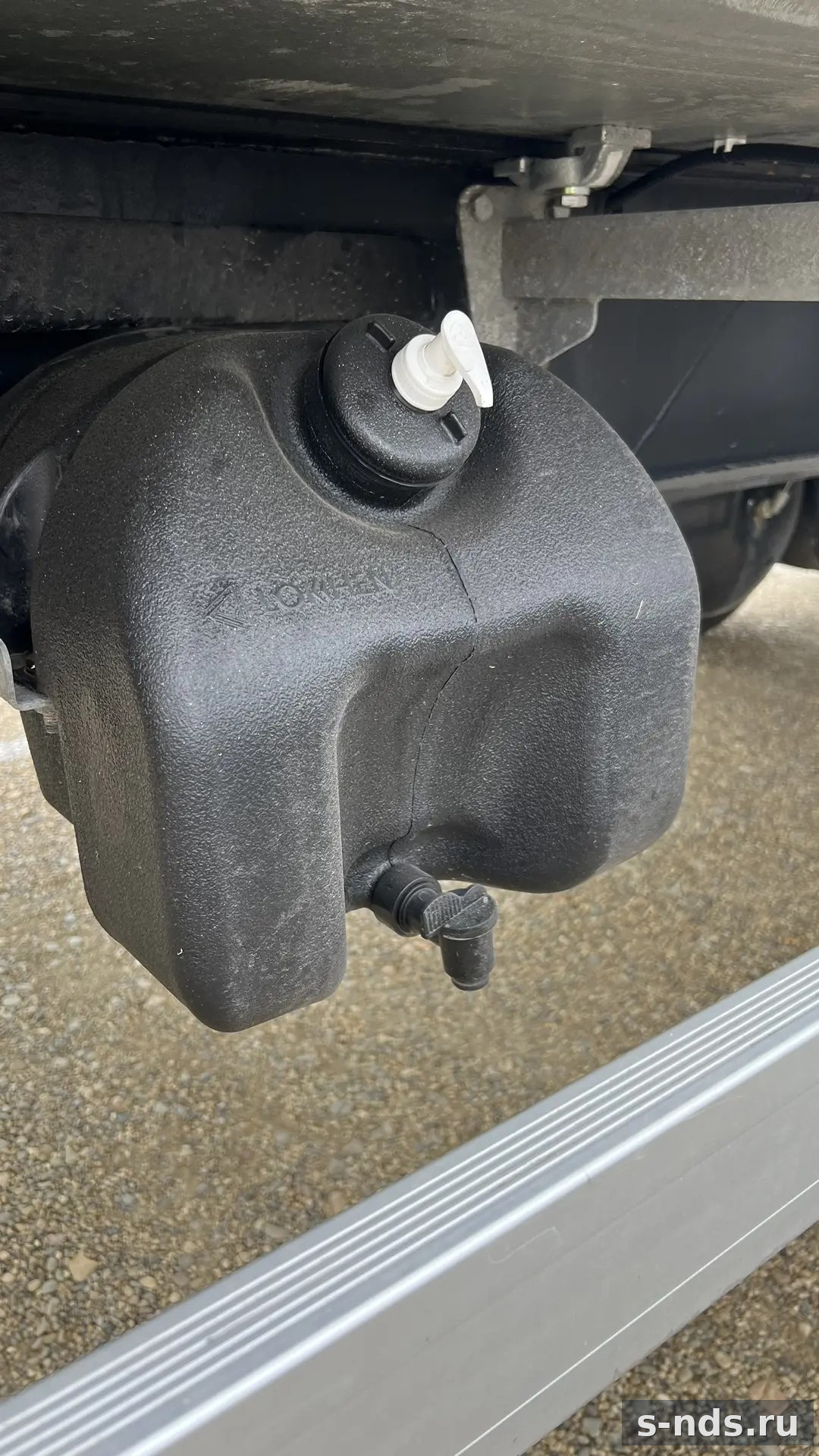

- Рукомойник.
- Огнетушитель в пенале.
Особенности комплектации шасси :
Оцинкованные детали:
- Бампер с логотипом «КС Дон»
- Задний противооткатный брус.
- Буксировочные петли.
- Корзина запасного колеса.
- Кронштейны крыльев.
- Передняя розетница.
- Кронштейны инструментального ящика.
- Кронштейны рукомойника.
- Кронштейн пенала огнетушителя
